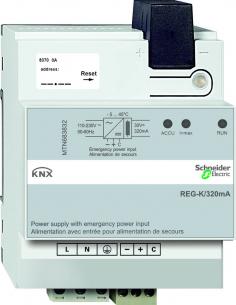

KNX SPÆND. DIN 320MA/NØDST.INDG

KNX spændingsforsyningen med nødindgang forsyner tilsluttede busenheder med spænding. Det er nødvendigt med mindst en spændingsforsyning for hver buslinje-segment. Integrerede drosselspole isolerer datatelegrammet fra spændingsforsyningen. Spændingsforsyningen forsyner med en stabiliseret ekstra lav sikkerhedsspænding (SELV) på DC30V. Den er kortslutningssikret og har en spændings- og strømbegrænser. Meget kraftige udgangsstrømme indikeres med en rød lysdiode (I>Imaks.). Busenhederne på den tilsluttedelinje kan resettes vha. resettasten på spændingsforsyningen. Denne status vises vha. den røde reset lysdiode. Den grønne lysdiode (RUN) indikerer, at spændingsforsyningen er klar til drift. En gul lysdiode (batteri) indikerer, at der forsynes med busspænding fra nødstrømsforsyningen, hvis netspændingen svigter. Den maks. kabellængde mellem spændingsforsyningen og det fjerneste bus enhed er 350 m.
